設計為簡化版地面系統，僅具有531系列儀器測井功能，單機柜布局，可擴展電極系面板、射孔取芯面板及其它功能模塊。配置儀器接口箱、儀器電源箱、繪圖儀和工控機，可選配筆記本電腦。操控臺采用桌面式布局，利于操作。顯示器及鍵盤鼠標布放在桌面上。

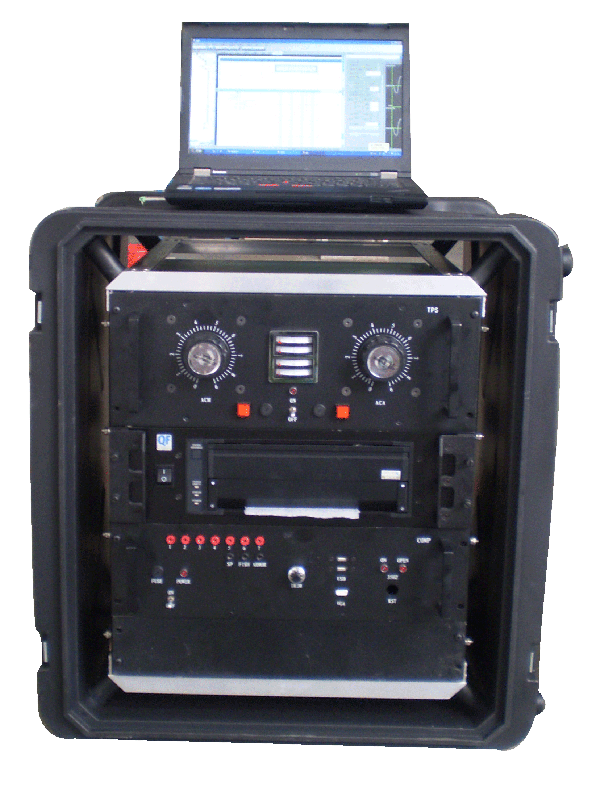

同時有便攜式結構供選擇。

接口箱：

      供電與信號通道控制；

      BPSK碼調制解調，速率100Kb/S；

      聲波全波列采樣，2.4M/1.2M速率可選；

      模擬信號采樣，16通道，12位分辨率；

      測井?dāng)?shù)據預處理；

      可配置35Hz電源用于掛接530儀器；

電源箱：

      交流主電源600VAC/1A，50Hz；

      交流輔助電源600VAC/1A，50Hz；

      手動旋鈕控制；

SDDP：

      用于提供深度及井口張力信息。

      在便攜式應用中可將其深度處理板內置于接口箱中。

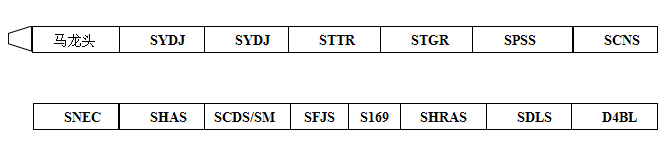

 儀器串保留最基本的三電阻率、三孔隙度、三泥質指示曲線，即雙側向、微球、補償中子、補償密度（或巖性密度）、高分辨率聲波儀器、遙測GR儀、自然電位、井徑連斜。

 采用電源短節，井下儀器除TGR外，使用48VDC供電，各儀器使用DC/DC作電源，省去變壓器空間，滿貫儀器縮短了近10米。

 四臂井徑線路中同時也包括連斜探頭與處理電路，為一組合儀器，總長約3.5米,并作為側向下電極。

 側向電路置入探頭芯棒中，35Hz電源移至井下，減少控制環節。

 高分辨率聲波儀一發五收，兼具CBL-VDL功能，長約3.0米，作為側向上電極。

? 三參數測井儀STTR

測量范圍： 張壓力：-20000—+20000Kg

                泥漿溫度：0℃ — 150℃

                泥漿電阻率：0.01～20Ω.m

     測量精度： 張力：±（100Kg+測量值1%）

                溫度：±(1℃+測量值的1%)

                泥漿電阻率：± (測量值的10%)

     分辨率：   泥漿電阻率：1%

                張力：10Kg；

                溫度：0.1℃；

? 遙測GR測井儀STGR

    傳輸信號方式：  雙向半雙工，同步方式

    調制類型：       BPSK雙相差分編碼調制

    傳輸速率：       100Kb/s

    幀 速 率：       15幀/s或60幀/s

    測    速:        ≤600m/h

    GR探測深度:      300mm

    GR測量范圍:      0～2000API

GR測量精度:     ±6%(測速600m/h，時間常數4s，放射性本底80API條件下）

? 補償中子測井儀SCNS

    測量范圍： 0～85PU

    測量精度： 0～10PU   誤差不超過±1PU

               10～45PU  誤差不超過±10%

               ＞45PU    誤差不超過±10PU

    最高測速： 590 M/H

中子源： Am-Be中子源，產額4×107n/s

? 補償密度微球聚焦測井儀SCDS-MFS

補償密度測井儀SCDS

    測量范圍：    1.3～3.0g/cm3

    測量精度： ±0.025g/cm3（井壁規則，泥餅厚度≤12.5mm，

2.0g/cm3≤ρb≤3.0 g/cm3）

    重 復 性：    ±0.025g/cm3

    測    速：      550 M/H

    縱向分辨力： 360mm

    井徑測量范圍：    4"～24"

    推靠力:          ≥45Kg（10.0英寸時）

微球聚焦測井儀MFS

    測量范圍和精度：Rxo：0.2～200Ωm ，±5%；

               200～1000Ωm， ±10%；

               1000～2000Ωm，±15%～±20%

    井徑：4”～22”，5%；

    縱向分辨率:  250mm

探測深度:  100mm

? 雙側向測井儀SDLS

    測量范圍：       0.2～40000Ω.m

    測量精度（對無限、非侵入地層）：

                     0.2～1Ω.m時   ±20%

                     1～2000Ω.m時   ±5%

                     2000～5000Ω.m時  ±10%

                     5000～40000Ω.m時 ±20%

    縱向分辨率：     600mm

    探測深度:        淺側向  800mm

                     深側向 2700mm

最高測井速度：   1800 M/H

? 高精度聲波測井儀SHRAS

    時差測量范圍：  40～198μs／ft

    時差測量精度： △T在40～60μs/ft范圍為±2μs／ft；

                    在60～198μs/ft范圍為±3μs／ft

? 連斜井徑儀D4BL

    測量范圍：     井斜角DEV ：0～90°

                   方位角AZIM：0～360°

                   相對方位角RB：0～360°

    加速度計靈敏度： 3V/g   范圍±1.4g

    磁力計靈敏度：   6.2V/奧斯特

測量精度： 井斜角，DEV±0.2°

              方位角，AZIM±2°  (傾斜角為10°時測量)

              相對方位角：RB±2°

              當井斜角≤2°時允許方位不定；

              井斜角2～5°時方位角允許誤差±5°；

井徑測量范圍和精度：4”～22”，5%
